Гібридні інвертори: як вони працюють, чим відрізняються від звичайних і коли варто купувати

Ринок автономного і резервного електропостачання в Україні за останні роки виріс колосально. Люди, які раніше навіть не замислювалися про домашні сонячні системи або акумуляторні накопичувачі, тепер активно вивчають технічні характеристики інверторів і порівнюють бренди. І серед усіх типів обладнання саме гібридні інвертори викликають найбільше запитань — бо займають особливе місце між простими ДБЖ, сонячними контролерами і мережевими інверторами.

Що таке гібридний інвертор і в чому його суть

Щоб зрозуміти гібридний інвертор, варто спочатку відповісти на просте запитання: а які ще бувають інвертори?

Мережевий інвертор (grid-tie) — перетворює постійний струм від сонячних панелей на змінний і подає його в мережу або споживачам. Він повністю залежить від наявності мережевої напруги: якщо світла немає — він не працює. Акумуляторів він не підтримує.

Акумуляторний інвертор — живить споживачів від акумуляторів, які заряджаються від мережі або генератора. До сонячних панелей він не підключається.

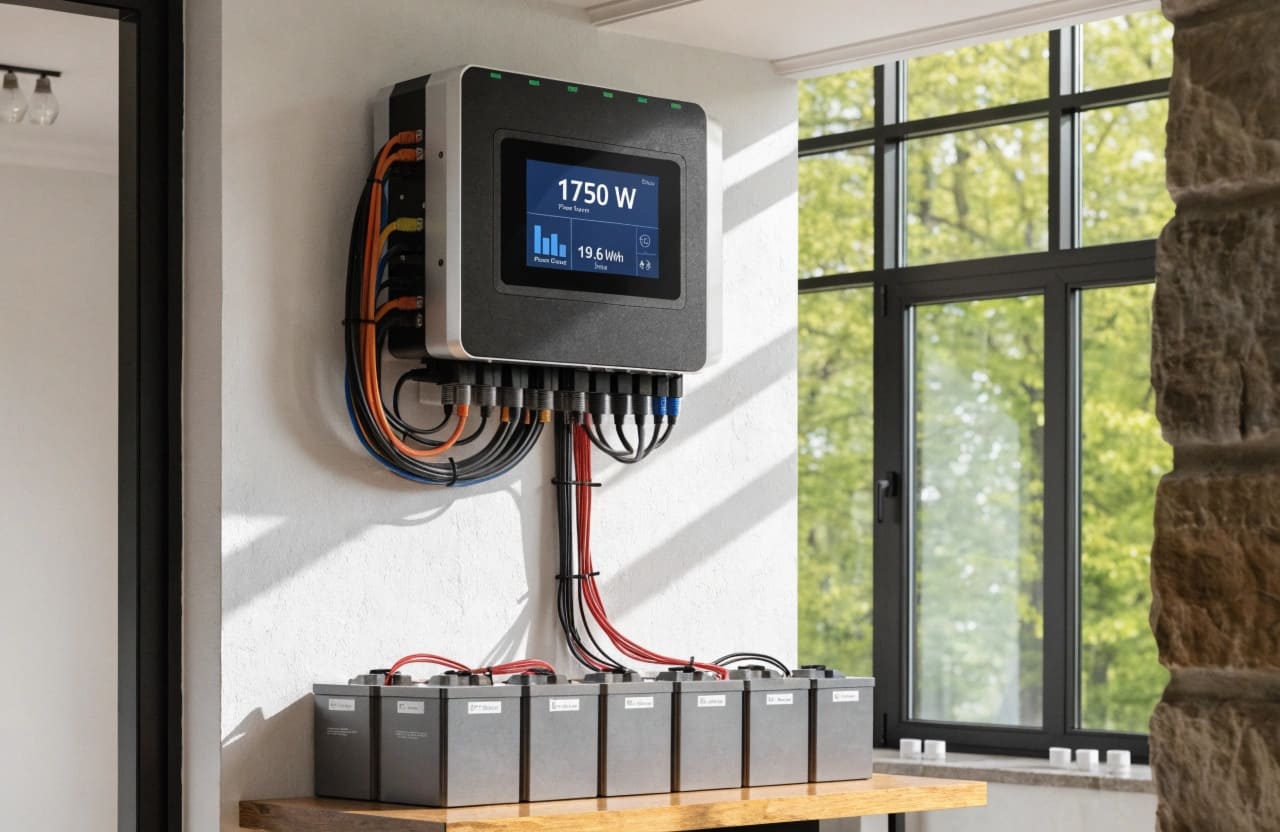

Гібридний інвертор — пристрій, який поєднує функції обох. Він вміє одночасно: приймати енергію від сонячних панелей, заряджати акумуляторну батарею, живити споживачів від сонця або акумуляторів, а також взаємодіяти з мережею — брати з неї або віддавати в неї надлишок. Це і є «гібридність»: максимальна гнучкість у роботі з різними джерелами.

Детальніше про модельний ряд і технічні характеристики: гібридні інвертори — широкий вибір обладнання для домашніх і комерційних систем.

Як гібридний інвертор розподіляє пріоритети

У серці кожного гібридного інвертора — алгоритм управління джерелами. Виробники реалізують його по-різному, але загальна логіка виглядає приблизно так.

В ідеальних умовах — є сонце і є мережа — інвертор живить навантаження від сонячних панелей. Якщо сонця більше, ніж потрібно споживачам, надлишок іде на зарядку акумулятора. Якщо акумулятор заряджений, а сонце ще дає — надлишок може передаватися в мережу (за наявності відповідного налаштування і дозволу).

Вночі або при хмарній погоді система переходить на живлення від акумулятора. Якщо акумулятор розрядився до нижньої межі — підключається мережа або генератор.

При відключенні зовнішньої мережі гібридний інвертор переходить в автономний режим: продовжує живити споживачів від сонця або акумулятора без будь-яких перебоїв. Час перемикання в більшості сучасних пристроїв — менше 20 мілісекунд, що непомітно для більшості побутових приладів.

Ключові технічні параметри, які впливають на вибір

При виборі гібридного інвертора є кілька параметрів, які мають принципове значення.

Потужність інвертора (кВА або кВт). Визначає, яке сумарне навантаження може обслуговувати пристрій одночасно. Для середнього будинку з котлом, холодильником, освітленням і базовою технікою достатньо 3–5 кВт. Якщо є електрична плита або кліматична система — потрібно більше.

Максимальна потужність сонячних панелей (MPPT-вхід). Гібридний інвертор має вбудований MPPT-контролер для підключення панелей. Важливо, щоб його вхідна напруга і потужність відповідали встановленій або запланованій сонячній системі.

Напруга акумуляторного банку. Більшість побутових систем використовують 24 або 48 В. Вищий рівень напруги означає менші струми при тій самій потужності — а значить, менше нагрівання і більш ефективна робота.

Тип підтримуваних акумуляторів. Старіші інвертори підтримують тільки свинцево-кислотні або AGM-акумулятори. Сучасні підтримують також літієві (LiFePO4) — більш ємні, легші і з тривалішим ресурсом. Якщо плануєте переходити на літій — переконайтеся, що обраний інвертор це підтримує.

Де купити гібридний інвертор з підбором під конкретну систему і технічною консультацією — зручна навігація за потужністю і брендом.

Гібридний інвертор у складі сонячної системи: як це виглядає на практиці

Повна сонячна система з гібридним інвертором складається з кількох компонентів, кожен з яких виконує свою роль.

Сонячні панелі генерують постійний струм залежно від інтенсивності освітлення. Гібридний сонячний інвертор приймає цей струм, відстежує точку максимальної потужності (MPPT) і перетворює енергію для використання або зберігання. Акумуляторна батарея накопичує надлишкову енергію для використання в темний час або при відключенні мережі. Навантаження — побутові прилади, освітлення, насоси — підключаються безпосередньо до виходу інвертора.

Все це управляється автоматично. Мешканці будинку, як правило, взагалі не помічають, від якого джерела в поточний момент живиться їхній дім.

Для тих, хто будує або модернізує систему: гібридний сонячний інвертор — обладнання для повноцінної автономізації або оптимізації споживання від мережі.

Однофазні і трифазні гібридні інвертори: коли що потрібно

Більшість приватних будинків і квартир підключені до однофазної мережі 220 В — для них підходять однофазні інвертори потужністю від 3 до 10 кВт. Це найпоширеніша категорія на ринку, з найбільшим вибором і найдоступнішими цінами.

Трифазні системи актуальні для будинків із трифазним підключенням, для комерційних об’єктів і виробничих приміщень. Трифазний гібридний інвертор складніший у налаштуванні, але забезпечує рівномірний розподіл навантаження між фазами і може обслуговувати трифазне обладнання — насоси, промислові станки, вентиляційні системи.

Якщо у вас три фази, але немає трифазного обладнання — можна встановити три однофазних інвертори (по одному на кожну фазу). Це дешевше і гнучкіше, ніж один трифазний пристрій.

Що може піти не так і як цього уникнути

Гібридні інвертори — надійне обладнання, але кілька типових помилок при виборі і монтажі здатні суттєво знизити ефективність або скоротити термін служби.

Невідповідність потужності інвертора і навантаження. Якщо сумарне споживання перевищує номінальну потужність пристрою, він регулярно спрацьовує в режимі перевантаження. Це знижує ресурс і може призвести до відключення в найбільш відповідальний момент.

Неправильний розрахунок акумуляторного банку. Занадто мала ємність — і системи не вистачає навіть на ніч. Занадто велика — і акумулятори ніколи не заряджаються повністю, що скорочує їхній ресурс (особливо для свинцевих АКБ).

Погано організована вентиляція. Інвертор і акумулятори виділяють тепло при роботі. Розміщення в закритому непровітрюваному просторі — одна з найпоширеніших причин перегріву і передчасного виходу з ладу.

Відсутність захисту від блискавок і перенапруги. Сонячна система — це великий металевий об’єкт під відкритим небом. Правильне заземлення і встановлення захисних пристроїв — обов’язкова частина монтажу, про яку часто забувають.
