Стиральная машина, внезапно “вырубающая” автоматический выключатель (пробки) или УЗО в щитке, сигнализирует о серьезной электрической проблеме, которую нельзя игнорировать. Чаще всего это происходит из-за короткого замыкания или опасной утечки тока на металлический корпус прибора. В подавляющем большинстве случаев (около 90%) виновником становится один из трех элементов: нагревательный элемент (ТЭН), сетевой фильтр или электропроводка внутри самого агрегата.
Самостоятельная диагностика этих узлов вполне возможна, но требует строгого соблюдения правил безопасности.
Если вы столкнулись с такой проблемой и не уверены в своих силах, лучше сразу поручить ремонт стиральных машин квалифицированному специалисту. Однако, прежде чем вызывать мастера, необходимо установить точную причину сбоя, чтобы оценить масштаб проблемы. Это позволит вам либо устранить неисправность своими силами, либо подготовиться к разговору с мастером, предоставив ему максимально точную информацию о моменте срабатывания защиты. Для этого нужно понять, в какой именно момент цикла срабатывает защита в электрическом щитке, так как время сбоя прямо указывает на проблемный узел.

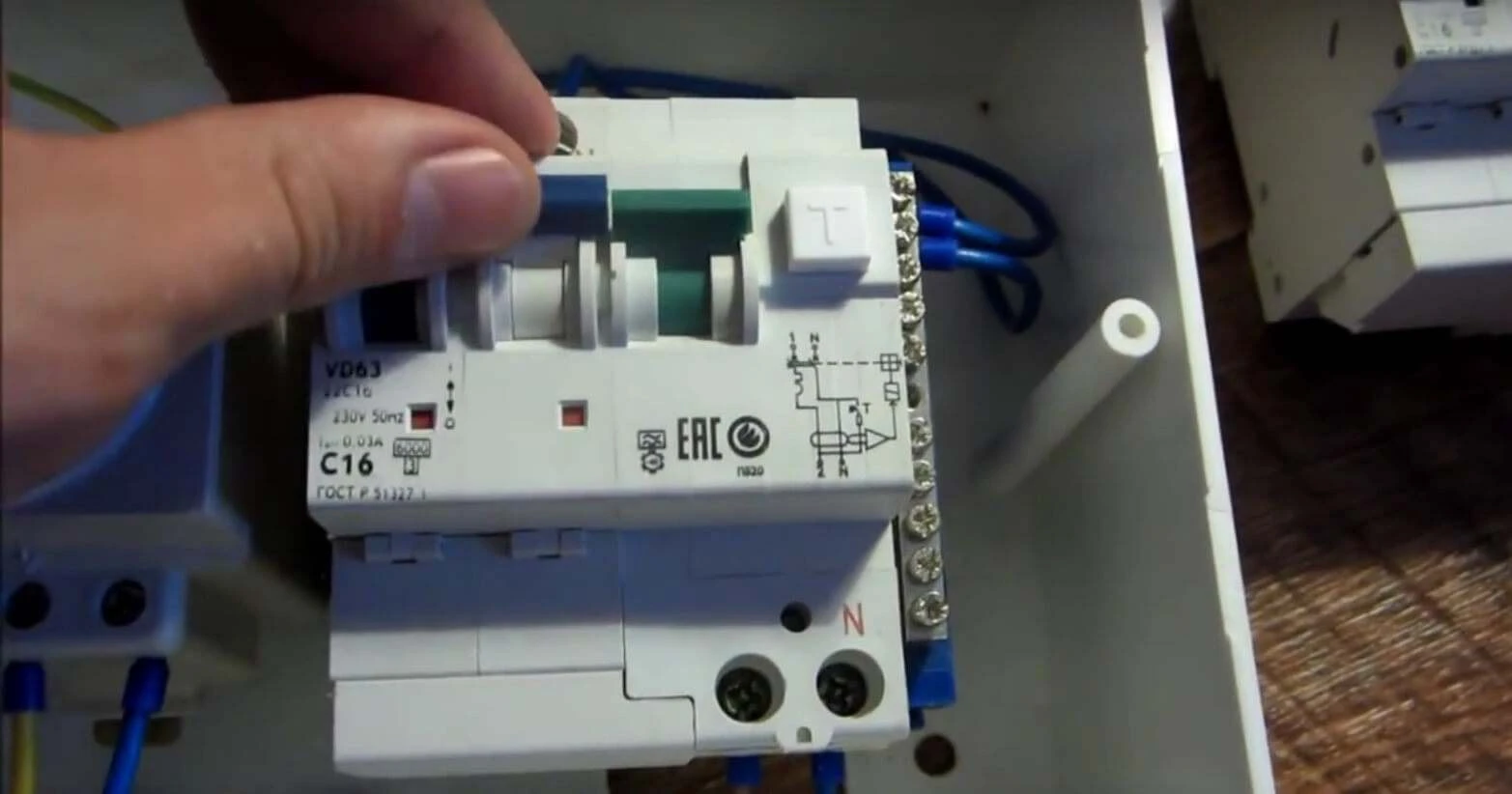

1. Сначала Безопасность: Когда Выбивает Автомат?
Для успешной и быстрой диагностики необходимо точно установить, в какой именно момент цикла срабатывает защита в электрическом щитке, так как время срабатывания прямо указывает на проблемный узел.
Три классических сценария срабатывания защиты:
- Сразу при включении вилки в розетку: Проблема, скорее всего, кроется в сетевом фильтре (ФПС) или в основной питающей проводке.
- При нажатии кнопки “Пуск”: Стоит подозревать Устройство Блокировки Люка (УБЛ), которое включается первым, либо неполадки в начальных цепях модуля управления.
- Через 10–20 минут после старта: Это самый распространенный и характерный симптом пробоя ТЭНа, так как в этот момент начинается активный нагрев воды.
Если автомат срабатывает только при нагреве, переходите к диагностике ТЭНа.
2. Главный Подозреваемый: Диагностика ТЭНа на Пробой
Нагревательный элемент (ТЭН) работает в экстремально агрессивной среде, постоянно контактируя с водой, содержащей накипь и минеральные соли. Этот фактор со временем неизбежно приводит к разрушению внешней изоляции и появлению утечки тока на металлический корпус бака. Прежде чем приступать к проверке, всегда помните о необходимости полного обесточивания прибора и перекрытия подачи воды.
Инструмент: Мультиметр
Для проведения точной и безопасной диагностики вам обязательно понадобится универсальный измерительный прибор — мультиметр (омметр), который способен измерить как сопротивление, так и отсутствие контакта с “землей”.
Шаг 1. Отключение и Доступ
Первым и самым важным действием является полное обесточивание машины путем извлечения вилки из розетки. Далее необходимо обеспечить физический доступ к ТЭНу, что может потребовать снятия задней или передней стенки корпуса.
Порядок действий при подготовке к проверке:
- Обесточьте машину: Выньте вилку из розетки.
- Слейте воду и обеспечьте доступ к ТЭНу (обычно он находится под баком).
- Отключите провода от клемм ТЭНа, обязательно сфотографировав их исходное расположение.
Шаг 2. Проверка Сопротивления (Работоспособность)
Установите мультиметр в режим измерения сопротивления (Ом, Ω). Измерьте сопротивление между двумя основными клеммами питания ТЭНа.
Результаты проверки сопротивления:
- Норма: Значение в пределах от 25 до 35 Ом.
- Короткое замыкание (КЗ): Значение “0” Ом.
- Обрыв: Значение “1” (бесконечность).
В случае КЗ или обрыва ТЭН является неисправным и подлежит замене.
Шаг 3. Проверка на Утечку (Пробой на Корпус)
Это критически важный этап для определения истинной причины того, почему выбивает пробки. Установите мультиметр в максимально чувствительный режим измерения сопротивления (обычно 20 MОм).
Алгоритм выявления пробоя:
- Один щуп приложите к клемме ТЭНа.
- Второй щуп приложите к металлическому корпусу ТЭНа (к ободу или шпильке заземления).
- Норма: На дисплее должно быть “1” (бесконечность) — нет контакта.
- Пробой: Если мультиметр показывает любое конечное сопротивление (даже 1 MОм), это означает пробой изоляции, что при нагреве неизбежно вызовет утечку тока и срабатывание защиты.
Обнаружение пробоя однозначно требует замены ТЭНа.
3. Диагностика Электропроводки и Периферийных Узлов
Если проблема не в нагревательном элементе, а машина выбивает автомат сразу при подключении или при нажатии кнопки “Старт”, то необходимо внимательно проверить другие ключевые электрические узлы и проводку.
Элементы, вызывающие КЗ в начале цикла:
- Сетевой Фильтр (ФПС): Выход из строя конденсаторов внутри фильтра может вызвать КЗ сразу при включении в розетку.
- Устройство Блокировки Люка (УБЛ): Внутреннее замыкание в катушке УБЛ может вызвать срабатывание защиты сразу после нажатия кнопки “Пуск”.
Визуальный Осмотр Проводки
Тщательный осмотр всех жгутов и отдельных проводов критически важен, так как механическое повреждение изоляции часто вызывает короткое замыкание.
Участки, требующие особого внимания:
- Возле бака и противовесов: Провода могли быть перетерты или прижаты во время сильной вибрации.
- Около двигателя и помпы: Эти места подвержены воздействию влаги и механическим нагрузкам.
- На модуле управления: Необходимо осмотреть электронную плату на предмет потемневших контактов или сгоревших дорожек.
Обнаруженные поврежденные участки проводки нужно не просто заизолировать, а заменить или восстановить с использованием термоусадочной трубки, чтобы обеспечить надежность и безопасность. Некачественный ремонт стиральных машин в части проводки может стать причиной серьезной аварии.
4. Итоги, Решение и Безопасность
Если диагностика с помощью мультиметра однозначно подтвердила пробой ТЭНа, его необходимо незамедлительно заменить на новый элемент, полностью соответствующий по мощности, длине и типу подключения. Не пытайтесь “ремонтировать” ТЭН, так как восстановление изоляции невозможно. Если же вы не уверены в результатах измерений или проблема явно связана со сложной электроникой, такой как модуль управления, лучше не рисковать и обратиться к квалифицированным специалистам по ремонту стиральных машин.
Ключевые меры безопасности при ремонте электрики:
- Всегда работайте только при полностью отключенной машине.
- Используйте изолированный инструмент.
- Не полагайтесь на визуальный осмотр — проверяйте сопротивление мультиметром.
- При замене ТЭНа убедитесь, что контакт заземления надежно подключен.
Правильная и своевременная диагностика причин короткого замыкания — это ключевой шаг к восстановлению работоспособности и, главное, к обеспечению безопасной эксплуатации вашей бытовой техники в доме.
